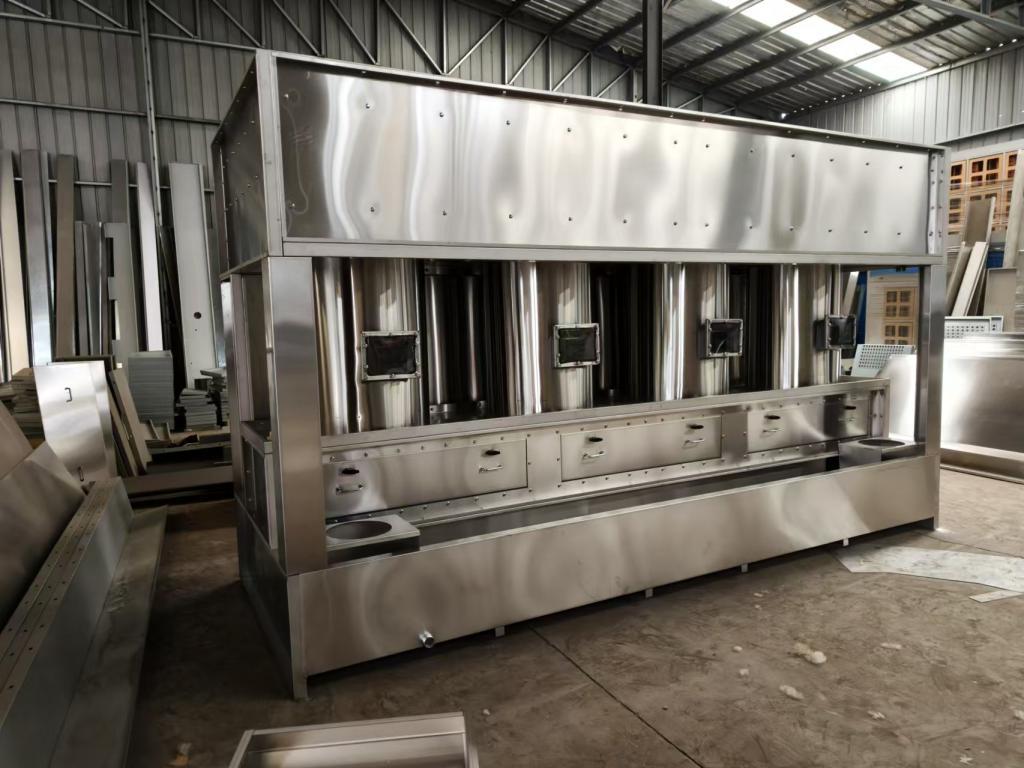

气旋水帘柜‌主要由以下几个部分组成： 1‌、水帘板‌：水帘板形成多层水幕，喷漆时漆雾和有害气体通过管道进入水帘柜，与水幕接触后被冲洗下来，通过排水系统排出，净化后的空气通过排气口排出‌。 2‌、填料球和除雾板‌：气旋柜内部设有填料球和除雾板，进一步净化空气，达到环保标准‌。 3‌、高速旋流导轨装置‌：漆雾、旋风与水在高速旋转的进行气液乳化反应，漆雾与旋转液体充分混合，在离心力的作用下达到漆液分离‌。 ‌4、水泵和喷嘴‌：水泵循环给水，由安装在隔水层底部的螺旋喷嘴喷出，漆雾分离出来的粉尘颗粒物下沉到水箱底部，分离后的气体进入环保填充料隔水层，然后进入后段的废气处理设备‌。 气旋水帘柜工作原理‌： ‌1、负压吸引‌：生产车间产生的粉尘或废气在负压风机牵引力的作用下，喷漆或喷胶产生的乳化性废气颗粒随水帘落到水池中‌。 ‌2、气液乳化反应‌：大部分废料进入高速旋流导轨装置，漆雾、旋风与水在高速旋转中进行气液乳化反应，漆雾与旋转液体充分混合，在离心力的作用下达到漆液分离‌。 3‌、水幕除尘‌：漆雾和有害气体与水幕接触后被冲洗下来，通过排水系统排出，净化后的空气通过排气口排出‌。 4‌、填料净化‌：分离后的气体进入填料水雾旋转层进行进一步净化，去除异味和有害物质‌。
